Anlage 2
zur DV 462

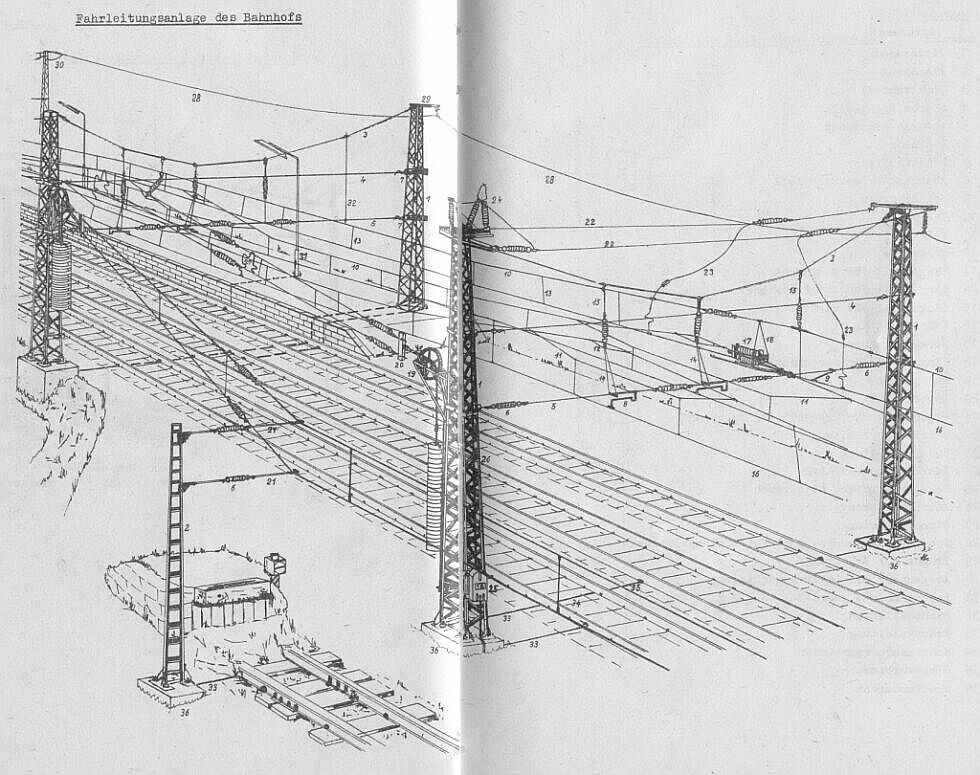

Legende

1 Gittermast
 2 Flachmast
 3 Quertragseil
 4 oberes Richtseil
 5 unteres Richtseil
 6 Isolator
 7 Richtseilfeder
 8 Abzughalter am Richtseil
 9 Seitenhalter
 10 Tragseil
 11 Y-Beiseil
 12 Tragrolle
 13 Hängerseil für Wahrdraht
 14 Hängerseil für Aufhängestück
 15 Hängerseil für Richtseil
 16 Fahrdraht
 17 Streckentrenner
 18 Hängerseil für Streckentrenner
19 Radspanner
 20 Doppelhebel
 21 Bogenabzug für Tragseil und Fahrdraht
 22 Schalterquerleitung
 23 Schalterleitung
 24 Fahrleitungsschalter
 25 Schalterantrieb, elektrisch
 26 Antriebsgestänge
 27 Stromverbindung
 28 Speise-, Umgehungs- oder Verstärkungsleitung
 29 Träger für V-Leitung
 30 Abspannung mit Leitungsverbindung
 31 Leuchtenmast, geerdet
 32 Richtseilerdung
 33 Erdungsleitung
 34 Schienenquerverbinder
 35 Gleisverbinder
 36  Mastfundament
