| Der Blitzpfeil nach DR-M 27-77.110 |
123456789012345678901234567890123456789012345678901234
|
An Masten auf Ladestraßen, auf
Bahnsteigen und
dem öffentlichen Verkehr zugänglichen Stellen sowie den
Masten
beiderseits von niveaugleichen Übergängen ist je ein
Blitzpfeil
nach DR-M 25-77.110 anzubringen, wenn beim Besteigen der Maste der
Sicherheitsabstand
zu spannungsführenden Teilen der Fahrleitungsanlage unterschritten
wird.
Das Warnschild hat als einziges Schild
weiße Grundfarbe.
| Größe: |
190 x 70 mmm |
| Aufschrift:12345678 |
keine123456789012345678901 |
|
|
|
|

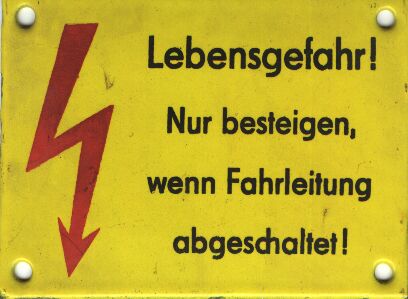

| Warnschild nach DR-M 25-77.141 |
|
Diese Schild wird an Signal-, an
Beleuchtungsmasten oder
anderen besteigbaren Bauwerken angebracht, wenn der Sicherheitsabstand
von 1500 mm zum nächsten spannungsführenden Teil nicht
gewährleistet
ist.
| Größe: |
148 x 105 mm |
| Aufschrift:12345678 |
siehe links12345678901234567 |
|
|
|
|

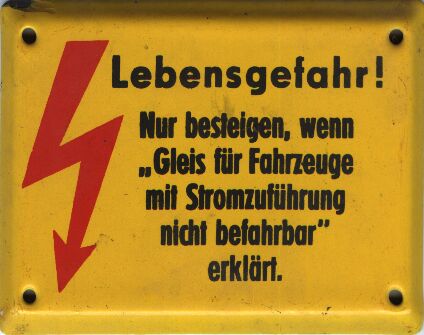

| Warnschild nach DR-M 25-77.142 |
|
Die Warntafel wird an den gleichen
Gegenständen
wie das Warnschild nach DR-M 25-77.141 befestigt, wenn der
Schutzabstand
von 1500 mm bei Vorbeifahrt eines elektrischen Triebfahrzeuges nicht
gewährleistet
ist. (Bügelgefahr)
| Größe: |
148 x 105 mm |
| Aufschrift:12345678 |
siehe links12345678901234567 |
|
|
|
|
| Warnschild nach DR-M 25-77.150 |
|
| Dieses Warnschild wird angebracht, wenn
ein Gleis für
elektrische nicht befahrbar ist. Die Anbringung erfolgt an der
Zugmeldeeinrichtung.
(auf Stellwerken)
Besonderheit: schwarze, fette Engschrift
| Größe: |
105 x 74 mm |
Aufschrift:123456123419
3 |
"Gleis für Fahrzeuge mit
Stromzuführung nicht
befahrbar" |
|
keine Abbildung verfügbar |
|
|

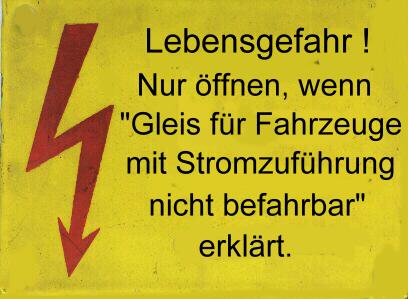

| Warnschild nach DR-M 25-77.161 |
|
An Stellwerksfenstern ohne Schutzgitter
werden diese
Warnschilder angebracht, wenn beim Öffnen der Fenster der
Sicherheitsabstand
nach DR-M 25-82.104 unterschritten wird.
| Größe:1234567890 |
148 x 105 mm1234567890123 |
|
|
|
|

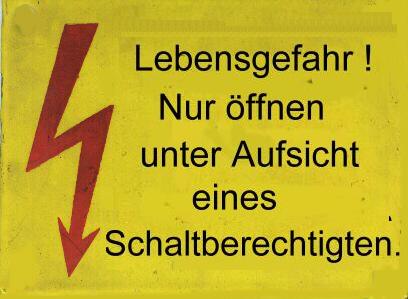

| Warnschild nach DR-M 25-77.122 |
|
An Stellwerksfenstern ohne Schutzgitter
werden diese
Warnschilder angebracht, wenn beim Öffnen der Fenster der
Sicherheitsabstand
nach DR-M 25-82.104 unterschritten wird.
| Größe:12345678901 |
148 x 105 mm1234567890123 |
|
|

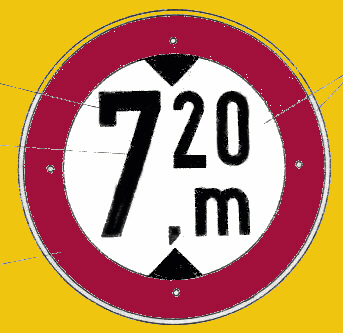

| Warnschild nach DR-M 25-77.171 |
|
Dieses Warnschild gibt die maximale
Durchfahrtshöhe
beim Unterfahren von Fahrleitungsanlagen mit Straßenfahrzeugen an.
Es handelt sich um ein Verbotszeichen nach
der Straßenverkehrsordnung
/StVO), das die erlaubte Fahrzeug- bzw. Ladungshöhe angibt.
Es wird auf Ladestraßen und
niveaugleichen Bahnübergängen
angewendet.
| Ausführungsform: |
rund, 800 mm Durchmesser |
| Grundfarbe: |
weiß |
| Rand: |
rot |
| Beschriftung: |
schwarz |
Aufschrift1234567890123
3 |
Begrenzungsdreieck oben und
unten, dazwischen Höhenangabe
in Metern |
|
|
|
|
| Warnschild nach DR-M 25-77.172 |
|
Das Schild wird an Ladestraßen
angebracht, die
bahnfremden Verladern zugänglich sind.
| Größe: |
594 x 420 mm |
Aufschrift:1234567893456
|
Achtung Hochspannung - Vorsicht !
- Lebensgefahr - Vor
Beginn der Ladearbeiten bei der Ladeaufsicht der Deutschen Reichsbahn
vergewissern,
daß die Fahrleitung abgeschaltet ist" |
|
keine Abbildung verfügbar |
|
|

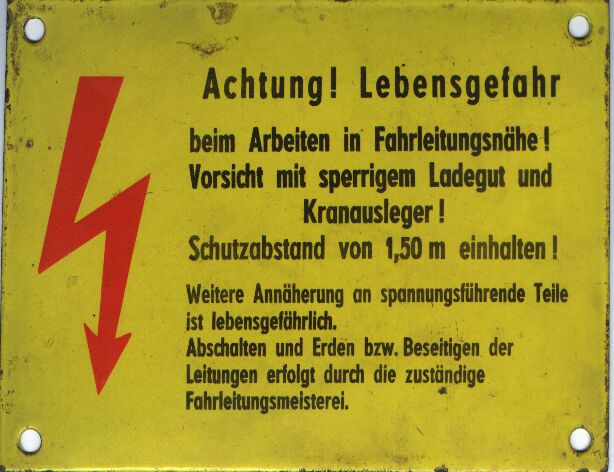

| Warnschild nach DR-M 25-77.182 |
|
Es wird an Kränen angebracht, die
in der Nähe
von Fahrleitungsanlagen aufgestellt sind.
| Größe: |
148 x 210 mm |
| Aufschrift:12345678 |
siehe links12345678901234567 |
|
|
|
|

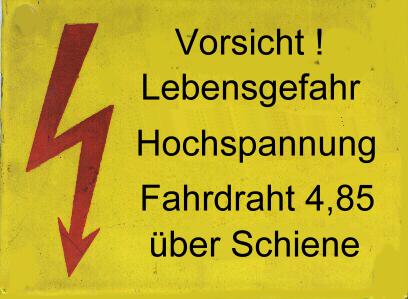

| Warnschild nach DR-M 25-77.190 |
|
Es wird montiert, wenn an bestimmten
Stellen aus konstruktiven
Gründen der Fahrdraht unter die Regelfahrdrahthöhe von 5500
mm
abgesenkt werden mußte.
| Größe: |
800 x 460 |
| Aufschrift:123456789012
|
"Vorsicht ! - Lebensgefahr -
Hochspannung Fahrdraht .,..
m über Schiene." |
|
|
|
|

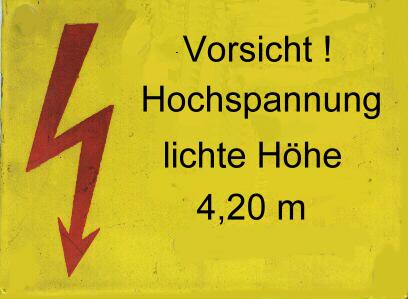

| Warnschild nach DR-M 25-77.200 |
|
Wenn an niveaugleichen
Bahnübergängen die Regelfahrdrahthöhe
von 5500 mm unterschritten und ein Profiltor aufgestellt wurde, war
dieses
Schild in Tormitte angeordnet.
Später galt die Richtlinie DR-M
25-82.110 für
öffentlich zugängige Bahnübergänge, wenn eine
Höhenbegrenzung
erforderlich war.
(Siehe Warnschild nach DR-M 25-77.171.)
| Größe: |
841 x 420 mm |
Aufschrift:123456789012
0 |
"Vorsicht ! - Hochspannung -
lichte Höhe .,.. m" |
|
|
|
|

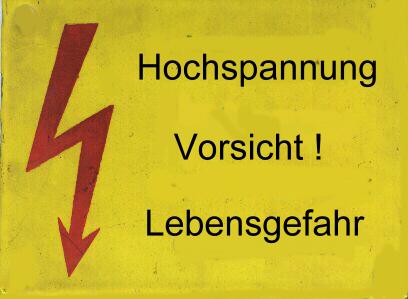

| Warnschild nach DR-M 25-77.120 |
|
Diese Warntafel wurde und wird an allen
Anlagen, Schutzzäunen
und Gittern angebracht, wenn ein Berühren der
spannungsführenden
Teile möglich ist und der Einsatz anderer Warnschilder nicht
vorgesehen
ist.
| Größe: |
148 x 105 mm |
| Aufschrift:12345678 |
siehe links123454678901234567 |
|
|
|
|
| Sonstige Warnschilder |
|
Zusätzlich zu den genannten
Warnschilder finden
noch die folgenden Schilder Anwendung:
| Aufschrift:1234567890123 |
"Achtung - Lebensgefahr bei
Arbeiten in Fahrleitungsnähe" |
|
"Vorsicht mit sperrigen Ladegut
und Kranauslegern" |
|
"Arbeitsgrenze" |
|
keine Abbildung verfügbar |
|
|
